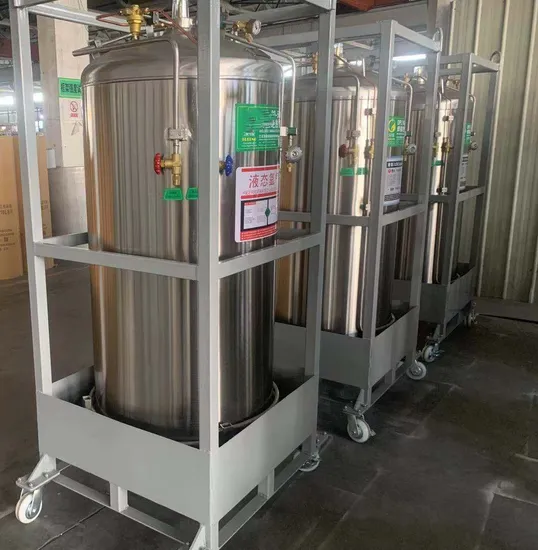

液氮罐的自增壓系統是一套通過 “利用環境熱量使部分液氮?dú)饣a(chǎn)生壓力，從而推動液氮自主輸出” 的閉環裝置，無需外部泵體，僅依靠熱力學原理即可實現液氮的穩定輸送。其核心工作邏輯可拆解為熱量傳遞、氣液轉化、壓力調控三個關鍵環節，具體流程如下：
自增壓系統的核心組件包括：
- 增壓盤管：通常是一根纏繞在內膽外壁的銅或不銹鋼金屬管（直徑 8-12mm），一端連通罐內液氮，另一端與罐內氣相空間相連，是熱量交換的 “橋梁”；
- 增壓閥：控制增壓盤管與外部環境的熱量交換通道，開啟時允許熱量進入盤管，關閉時停止增壓；
- 壓力傳感器與安全閥：實時監測罐內壓力（通常工作壓力為 0.05-0.09MPa），當壓力超過上限（如 0.1MPa）時，安全閥自動開啟泄壓；
- 排液閥：連接罐內液相空間，當罐內形成足夠壓力后，打開排液閥即可輸出液氮；
- 放空閥：用于手動降低罐內壓力，配合安全閥實現壓力微調。
未啟動增壓時，
液氮罐處于低壓靜置狀態，罐內主要分為兩層：下層是液態液氮（溫度 - 196℃），上層是少量液氮蒸氣（壓力接近大氣壓，約 0.1MPa 以下）。此時增壓閥關閉，盤管內充滿液氮，與罐內液氮形成連通。
- 熱量傳遞：環境中的熱量（即使室溫 25℃，相對 - 196℃的液氮也是 “高溫?zé)嵩础保┩ㄟ^罐體外殼傳遞給增壓盤管。由于盤管直接接觸液氮，熱量被盤管內的液氮吸收；
- 液氮?dú)饣?/span>：吸收熱量的液氮突破沸點（-196℃），從液態轉化為氣態。1 升液氮?dú)饣篌w積會膨脹約 694 倍，大量氣體在盤管內生成并進入罐內氣相空間，導致罐內壓力快速升高（從常壓升至 0.05-0.09MPa，具體取決于型號設定）。
當罐內壓力達到工作閾值（如 0.06MPa），打開排液閥：
- 罐內高壓氣體（氣相空間）會對液態液氮產生向下的壓力，迫使液氮通過排液管從儲罐流向外部使用設備（如液氮罐補液口、低溫反應裝置等）；
- 輸出過程中，液氮流量由壓力決定：壓力越高，流量越大（通常自增壓系統的輸出流量可達 10-50L/min，滿足批量補液或工業冷卻需求）。
輸出液氮時，罐內液位下降，氣相空間增大，壓力會逐漸降低。此時系統通過以下機制維持壓力穩定：
- 若壓力低于工作下限（如 0.05MPa），增壓閥持續開啟，盤管繼續吸收熱量產生氣體，補充壓力；
- 若壓力超過上限（如 0.09MPa），安全閥自動開啟，釋放部分氣體至壓力回落至安全范圍；
- 當停止輸出時，關閉排液閥，同時關閉增壓閥，罐內壓力逐漸穩定在靜置狀態（通過少量自然氣化維持微正壓，防止空氣進入）。
自增壓系統的本質是利用液氮 “液態 - 氣態” 相變的體積膨脹特性：
- 相變產生壓力：液氮?dú)饣捏w積膨脹（694 倍）是壓力的 “能量來源”，無需外部動力即可實現壓力提升；
- 壓力差驅動輸送：罐內氣相空間的高壓與外部使用端的低壓形成壓力差，推動液氮自主流動，避免了傳統液氮罐需人工傾倒或外接泵體的麻煩。
以生物樣本庫中 300L 自增壓液氮罐給多個 50L 儲存罐補液為例：
- 開啟增壓閥，30 分鐘內罐內壓力從 0.02MPa 升至 0.07MPa；
- 打開排液閥，高壓氣體推動液氮通過管道分流至各儲存罐，流量穩定在 15L/min；
- 補液過程中，罐內壓力降至 0.05MPa 時，增壓閥自動開啟補壓，維持壓力穩定；
- 補液完成后，關閉排液閥和增壓閥，安全閥將殘余壓力泄至 0.03MPa，系統回歸靜置狀態。
自增壓系統的核心是 “以環境熱量為能源，通過液氮?dú)饣捏w積膨脹產生壓力，再利用壓力差實現液氮自主輸出”。其無需外部動力、可動態調壓、安全可控的特點，使其成為工業批量供氮、生物樣本庫集中補液等場景的核心技術，也是液氮罐從 “靜態儲存” 向 “動態輸送” 升級的關鍵設計。
