在液氮罐低溫管路、低溫快速接頭、不銹鋼儲樣支架、密封連接法蘭等全套低溫系統(tǒng)裝配運(yùn)維中，很多現(xiàn)場工程師常會遇到一個共性問題：常溫下裝配順暢的不銹鋼配件，降溫接入液氮工況后，出現(xiàn)插拔變緊、同軸度偏移、配合間隙錯位、局部受力卡滯等情況。排查后發(fā)現(xiàn)，并非加工尺寸偏差，而是低溫環(huán)境下不銹鋼發(fā)生冷收縮，導(dǎo)致物理尺寸發(fā)生微量變化。不少一線運(yùn)維人員不清楚液氮能讓不銹鋼收縮多少，僅憑經(jīng)驗裝配，容易造成密封面壓偏、接口應(yīng)力不均、反復(fù)拆裝損耗配件等情況。本文結(jié)合常規(guī)低溫設(shè)備用材參數(shù)，客觀測算液氮環(huán)境下不銹鋼收縮量，結(jié)合現(xiàn)場裝配給出可落地的間隙預(yù)留與裝配調(diào)整方案，提升低溫設(shè)備一次對接合格率。

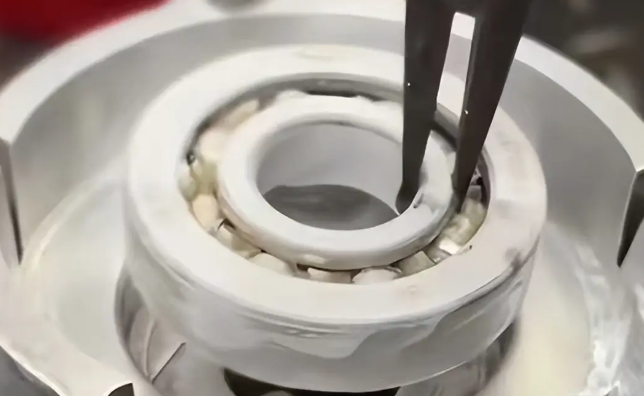

　　一、先搞懂：不銹鋼為什么在液氮里會出現(xiàn)尺寸收縮

　　所有金屬材料都具備熱脹冷縮物理特性，不銹鋼也不例外。常溫環(huán)境與液氮低溫環(huán)境之間存在明顯溫度差值，材料晶格間距隨溫度降低出現(xiàn)規(guī)律性縮小，整體構(gòu)件外形尺寸隨之均勻微量減小。氣相液氮常規(guī)工作溫度穩(wěn)定在-196℃，和實驗室常溫二十?dāng)z氏度左右形成巨大溫變區(qū)間，不銹鋼構(gòu)件整體會產(chǎn)生均勻線性冷縮。這種收縮屬于正常物理現(xiàn)象，不屬于材料變形、質(zhì)量瑕疵或加工誤差，只要提前核算收縮量、預(yù)留適配間隙，就可以規(guī)避現(xiàn)場裝配卡頓、密封貼合失效等一系列使用問題。

　　二、液氮能讓不銹鋼收縮多少?行業(yè)通用實測參考數(shù)據(jù)

　　低溫設(shè)備主流用材多為常規(guī)304、316食品級、工業(yè)級奧氏體不銹鋼，適配液氮全工況使用，安全穩(wěn)定性貼合行業(yè)低溫用材標(biāo)準(zhǔn)。以常溫20℃降溫至-196℃標(biāo)準(zhǔn)液氮溫區(qū)為測算基準(zhǔn)，線性收縮系數(shù)統(tǒng)一沿用低溫設(shè)備通用核算參數(shù)，實操測算數(shù)值貼合現(xiàn)場設(shè)備運(yùn)維需求。

　　常規(guī)工況實測參考：每1000毫米長度的304/316不銹鋼構(gòu)件，全程浸入液氮穩(wěn)定降溫后，整體線性收縮量約為2.8毫米至3.0毫米區(qū)間。換算成簡易實用口徑更好落地核算：單件不銹鋼配件每百毫米長度，液氮低溫下收縮量約0.28至0.3毫米。小件接頭、密封環(huán)、短支架收縮數(shù)值偏小，大型長距離管路、長條承重支架、整圈法蘭盤收縮累積量會直觀體現(xiàn)出來，直接影響配件裝配精度。

　　不同牌號不銹鋼收縮系數(shù)差值較小，常規(guī)低溫設(shè)備用材無需精細(xì)區(qū)分材質(zhì)差值，統(tǒng)一按該區(qū)間預(yù)留間隙即可滿足使用需求，無需額外復(fù)雜測算校核。

　　三、冷縮帶來的現(xiàn)場實際使用隱患，運(yùn)維務(wù)必提前規(guī)避

　　很多低溫管路滲漏、支架異響、法蘭密封跑偏問題，都和不銹鋼冷縮相關(guān)。第一，成對配合的軸類、套類不銹鋼配件，常溫間隙剛好貼合，降溫收縮后間隙同步縮小，容易出現(xiàn)抱死、插拔卡頓，強(qiáng)行拆裝會劃傷密封工作面。第二，長距離不銹鋼低溫輸送管路，軸向收縮產(chǎn)生拉應(yīng)力，兩端剛性固定不預(yù)留伸縮余量，長期運(yùn)行會拉扯接口、偏移密封點(diǎn)位。第三，大口徑不銹鋼法蘭整圈均勻收縮，螺栓孔位輕微錯位，強(qiáng)行緊固會造成密封墊片受力不均，后期緩慢出現(xiàn)接口微滲隱患。

　　四、結(jié)合收縮量，現(xiàn)場裝配可直接套用的實用調(diào)整方法

　　無需改動設(shè)備主體結(jié)構(gòu)，僅優(yōu)化裝配工藝即可適配不銹鋼冷縮工況。一是精密配合配件提前預(yù)配間隙，按照構(gòu)件實際長度，對照0.28至0.3毫米/百毫米收縮量，提前放大適配裝配間隙，規(guī)避低溫卡滯問題。二是長管路加裝低溫專用補(bǔ)償彎段、柔性緩沖接頭，抵消軸向冷縮產(chǎn)生的拉力，保護(hù)整體管路接口不受拉扯。三是法蘭、快速接頭等承壓密封件，低溫完全穩(wěn)定后二次對角均勻復(fù)檢緊固，補(bǔ)償冷縮帶來的貼合應(yīng)力變化。四是新設(shè)備先空載降溫靜置，待尺寸穩(wěn)定后再完成精準(zhǔn)對位鎖緊，提升裝配貼合精度。

　　液氮環(huán)境下不銹鋼出現(xiàn)規(guī)律性冷縮是正常物理現(xiàn)象，明確液氮能讓不銹鋼收縮多少，按照構(gòu)件長度提前核算微量收縮數(shù)值，針對性預(yù)留裝配間隙、優(yōu)化管路布設(shè)方式，就能有效解決低溫配件間隙變差、裝配卡頓、接口滲漏等常見問題。整套方法簡單易落地，適配液氮罐、低溫管路、樣本儲存配套不銹鋼構(gòu)件全場景運(yùn)維使用。
